Externer Bewegungssensor
Technische Daten der externen Bewegungssensoren für den MOUSE-E-MOTION-Univesal-Datenlogger:
Allgemein
| Kabellänge | 1 m |
| Anschluß | MD6-Stecker |
| Sensor | Passiver Miniatur-Infrarotsensor (NAiS MP Motion Sensor ‚NaPiOn‘) |
| Temperaturbereich | -25°C to 75°C |
| Messbereich | 0…9999 Bewegungsdetektionen pro Messintervall |
| Maximale Auflösung | 1 Bewegungsdetektion pro Sekunde |
| Weitere Informationen und technische Daten beim Hersteller NAiS |
Typ Spot
| Erfassungsreichweite | maximal ca. 5 m |
| Erfassungsbereich | Abhängig von der Entfernung: Der Erfassungsbereich enspricht einer Rechteckfläche, die sich aus Linien ergibt, die von der Erfassungszone im Bewegungssensor im Winkel von mindestens 19° in der Längsrichtung und 11° in der Querrichtung ausgehen: |

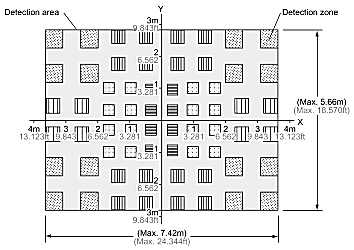

| Vorderansicht | Seitenansicht | Erfassungsgrundfläche |
| Bewegungssensor (Infrarotsensor) | ||
 |
 |
 |
 |
Typ Slight Motion
| Erfassungsreichweite | maximal ca. 5 m |
| Erfassungsbereich | Abhängig von der Entfernung: Der Erfassungsbereich enspricht einer Kreisfläche, die sich aus einer Linie ergibt, die von der Erfassungszone im Bewegungssensor in einem Winkel von mindestens 46° ausgeht: |

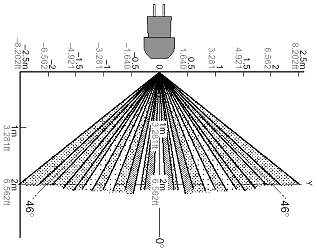

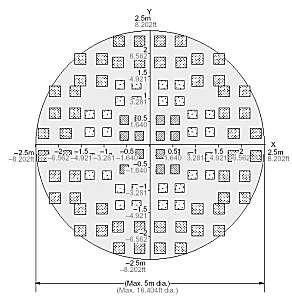

| Seitenansicht | Erfassungsgrundfläche |
| Bewegungssensor (Infrarotsensor) | |
 |
 |
 |
 |
 |
Typ Standard
| Erfassungsreichweite | maximal ca. 5 m |
| Erfassungsbereich | Abhängig von der Entfernung: Der Erfassungsbereich enspricht einer Rechteckfläche, die sich aus Linien ergibt, die von der Erfassungszone im Bewegungssensor im Winkel von mindestens 50° in der Längsrichtung und 41° in der Querrichtung ausgehen: |
| Vorderansicht | Seitenansicht |
| Bewegungssensor (Infrarotsensor) | Bewegungssensor (Infrarotsensor) |
 |
 |
| Erfassungsgrundfläche: | |
 |
Typ 10M
| Erfassungsreichweite | maximal ca. 10 m |
| Erfassungsbereich | Abhängig von der Entfernung: Der Erfassungsbereich enspricht einer Rechteckfläche, die sich aus einer Linie ergibt, die von der Erfassungszone im Bewegungssensor im Winkel von mindestens 46.5° in der Längsrichtung ausgeht. |
| (Weitere Informationen auf Anfrage erhältlich) |
Wenn Sie weitere technische Informationen zu den externen Bewegungssensoren für den MOUSE-E-MOTION-Universal-Datenlogger wünschen, kontaktieren Sie uns: zum Kontaktformular
